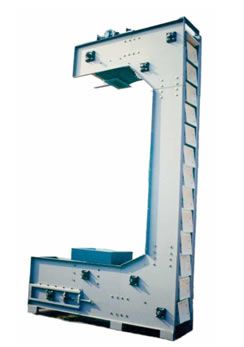

O TRANSELEVADOR A CANECAS GIRAVEIS
É DESENHADO PARA A ELEVAÇÃO E TRANSPORTE
DE MERCADORIA EM GRÃO SEM QUEBRA E PERDAS
SEU SISTEMA DE CANECAS GIRAVEIS
TOTALMENTE GUIADO SE FAZ POR UM
MECANISMO CONFIAVEL E ECONOMICO
.
INCORPORAÇÃO DE UM SISTEMA DE
CARREGADOR ROTATIVO.
CARACTERISTICAS
ESTRUTURA
Se constroem em chapa de ferro em forma modular, a pedido, se podem construir em aço Inoxidavel.
CANECAS:
Segundo as necessidades se fabricão em Poliamida, Policarbonato, em chapa de aço ou Aço inox .
SISTEMA DE TRANSMISSÃO:
O sistema de acionamento é por motoredutor com limitador de torque. O comando se encontra localizado
Na parte superior do transelevador, podendo ser forma lateral ou frontal.
SISTEMA DE CARGA:
A carga da mercadoria se realiza por um carregador rotativo de desenho exclusivo.
SISTEMA DE DESCARGA
Segundo os modelos as descargas podem ser fixa ou comandada.
MODELOS
De acordo com a forma de transporte existem tres modelos diferentes. Alcançando desta forma as mais variadas configurações segundo as necessidades.
MODELO " S "
A configuração deste modelo é em " S “,
Transportando e elevando a mercadoria a
distancias que são necessarias.
Este desenho admite tantas bocas de carga como
se requeira , mais apenas uma só boca de
descarga frontal da mercadoria.
CARACTERISTICAS
|
MODELO
|
TS521
|
TS631
|
TS641
|
TS841
|
TS861
|
|
Capacidad
|
Dm3/H
|
4800
|
13800
|
16400
|
28000
|
43000
|
|
Tipo de Balde
|
|
N,P
|
N,P
|
H,Ix
|
H,Ix
|
H,Ix
|
A capacidade esta dada em base a um produto granular de Pe:0,6 Kg/dm3
N : Poliamida . P :Policarbonato . H :Chapa de Aço .Ix : Aço Inoxidavel
MEDIDAS PRINCIPALES
|
MODELO
|
A
|
E
|
F
|
G
|
H
|
I
|
J
|
L
|
M
|
K
|
Q
|
U
|
|
TS521
|
1060
|
550
|
620
|
300
|
620
|
620
|
300
|
80
|
120
|
650
|
405
|
200
|
|
TS631
|
1150
|
600
|
850
|
350
|
730
|
730
|
350
|
100
|
150
|
700
|
530
|
200
|
|
TS641
|
1150
|
600
|
850
|
350
|
730
|
730
|
350
|
100
|
150
|
700
|
630
|
200
|
|
TS841
|
1500
|
900
|
1105
|
500
|
1000
|
1060
|
430
|
120
|
180
|
950
|
690
|
200
|
|
TS861 TS861
|
1500
|
900
|
1105
|
500
|
1000
|
1060
|
430
|
120
|
180
|
950
|
890
|
300
|
MODELO " C "
A configuração deste modelo é em " C “,
Transportando e elevando a mercadoria a
distancias que são necessarias.
Este desenhoo admite tantas bocas de carga como
se requeira e uma boca ou varias bocas de
descarga comandadas de forma manual
eléctrica o pneumáticamente.
|
MODELO
|
TS521
|
TS631
|
TS641
|
TS841
|
TS861
|
|
Capacidad
|
Dm3/H
|
4100
|
11700
|
13900
|
23800
|
36500
|
|
Tipo de Balde
|
|
N,P
|
N,P
|
H,Ix
|
H,Ix
|
H,Ix
|
A capacidade esta dada em base a um produto granular de Pe:0,6 Kg/dm3
N : Poliamida . P :Policarbonato . H :Chapa de aço .Ix : Aço Inoxidavel
MEDIDAS PRINCIPAIS
|
MODELO
|
A
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
M
|
Q
|
S
|
T
|
U
|
|
TC521
|
1060
|
550
|
620
|
300
|
625
|
570
|
350
|
700
|
80
|
405
|
800
|
400
|
200
|
|
TC631
|
1150
|
600
|
850
|
350
|
700
|
680
|
410
|
1000
|
110
|
530
|
800
|
550
|
200
|
|
TC641
|
1150
|
600
|
850
|
350
|
700
|
680
|
410
|
1000
|
110
|
630
|
800
|
550
|
200
|
|
TC841
|
1500
|
900
|
1105
|
500
|
1000
|
1060
|
570
|
1300
|
180
|
690
|
1000
|
700
|
250
|
|
TC861
|
1500
|
900
|
1105
|
500
|
1000
|
1060
|
570
|
1300
|
180
|
890
|
1000
|
700
|
300
|
Medidas em milímetros
MODELO " L”
A configuração deste modelo é em " L “,
Transportando e elevando a mercadoria a
distancias que são necessarias.
Este desenho admite tantas bocas de carga como
se requeira e tantas bocas de descarga como
são necessario. No extremo superior possui uma
boca de descarga frontal.
As bocas de descarga laterais podem ser
esquerdas , direitas ou ambos lados.
|
MODELO
|
TS521
|
TS631
|
TS641
|
TS841
|
TS861
|
|
Capacidad
|
Dm3/H
|
4100
|
11700
|
13900
|
23800
|
36500
|
|
Tipo de Balde
|
|
N,P
|
N,P
|
H,Ix
|
H,Ix
|
H,Ix
|
A capacidade esta dada em base a um produto granular de Pe:0,6 Kg/dm3
N : Poliamida . P :Policarbonato . H :Chapa de aço .Ix : Aço inoxidavel
MEDIDAS PRINCIPAIS
|
MODELO
|
A
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
Q
|
M
|
R
|
|
TL521
|
1060
|
550
|
620
|
300
|
680
|
620
|
420
|
800
|
405
|
120
|
800
|
|
TL631
|
1150
|
600
|
850
|
350
|
875
|
730
|
495
|
800
|
530
|
150
|
800
|
|
TL641
|
1150
|
600
|
850
|
350
|
875
|
730
|
495
|
800
|
630
|
150
|
800
|
|
TL841
|
1500
|
900
|
1105
|
500
|
1300
|
1060
|
600
|
1000
|
690
|
180
|
1000
|
|
TL861
|
1500
|
900
|
1105
|
500
|
1300
|
1060
|
600
|
1000
|
790
|
180
|
1000
|
Medidas em milímetros

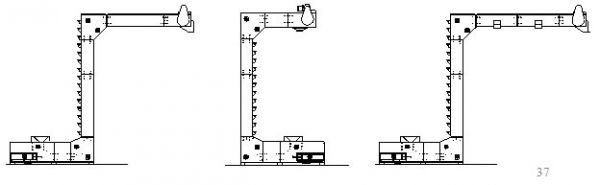

CONFIGURAÇÕES
COM AS VARIAS POSSIBILIDADES QUE POSSIBILITA SEU DESENHO SE PODEM OBTER DISTINTAS FORMAS DE TRANSPORTES, CARGA E DESCARGA DAS MERCADORIAS.ONF
POR SUA VARIEDADE DE DESENHO SE PODE SELECIONAR O MODELO MAIS ADEQUADO
SEGUNDO A NECESSIDADE, LEVANDO SUA MAIOR APLICAÇÃO NA INDUSTRIA ALIMENTICIA, QUIMICA, FARMACEUTICA E OUTROS PROCESSOS, ONDE SE REQUEIRA UM TRANSPORTE DE PRODUTOS FRAGEIS.
