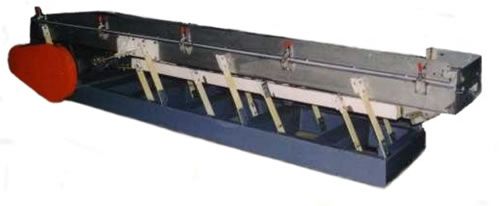

CARACTERISTICAS GERAIS

O transporte a vibração é um maquina desenhada para o transporte horizontal de todo o tipo de grão. Realiza o transporte de forma suave não produz quebra da mercacoria.Caracteristica de uma maquina ideal para transporte de grãos frageis.

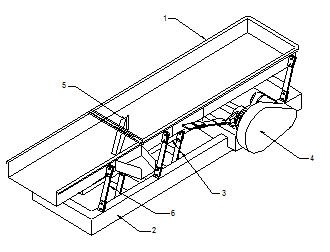

PARTES PRINCIPAIS


1) Bandeja de transporte    2) Bastidor    3) Contrapeso
4) Transmissão             5) Comporta     6) Resorte de bandeja




CAPACIDADE

São fabricados 3 series de modelos de bandejas de acordo com as necessidades de quantidade de transporte e as exigencias de altura necessarias.
CAPACIDADE EM DM3 x Hs.
30000
                                       SX

25000                                           SL

20000                                            S

15000                                       Serie

10000

5000


          10         20         30         40    Modelo

A Capacidade de transporte e    n Dm3 por hora esta dada para o modelo S
quando possui bocas de descarga lateral o transporte se reduz uns 15%.

DESENHO

COM VARIAS BOCAS DE DESCARGA

Permite a descarga do produto em
distintos pontos do  transporte.
O controle se realiza por meio de
comportas acionadas em forma
Manual ou Mecanica.



COM PENEIRAS SEPARADORAS

Permite a separação do produtos
por tamanho .se alcança com a
incorporação  de peneiras
calibradas.




DUPLA BANDEJA TRANSPORTADORA

Adicionalmente se pOde incorporar
uma segunda bandeja transportadora
por baixo da principal. Permitindo
de esta forma um transporte secundario
da mercadoria.


BANDEJAS EM OPOSIÇÃO

Um mesmo transporte pode levar a
mercadoria em direção oposta
desde o centro do  mesmo.
Não é necessario que ambas
bandejas tenhan a mesma longitude.



POR CAPACIDADE DE TRANSPORTE

Se fabricão 3 series de modelos de bandejas de acordo com as necessidades de quantidade de transporte e as  exigencias de altura necessarias.

Serie   S    É o modelo mais utilizado
Serie  SL    Incrementa a capacidade e sua altura é 5 cm mais que serie S
Serie  SX    Incrementa a capacidade e sua altura é 10 cm mais que serie S .


MEDIDAS


  Modelo    CV10    CV12    CV14    CV16    CV20    CV24    CV30    CV40
A    250    300    350    400    500    600    750    1000
B    600    600    600    600    600    600    600    600
C    390    440    490    540    640    740    890    1140
D    430    430    430    430    430    430    430    430
E    120    120    120    120    120    120    120    120
Medidas em Milímetros.
.

OPÇÕES

Para selecionar um Transporte a Vibraçao são varias alternativas que permitem obter um melhor resultado para cada caso específico. Basicamente a seleção se realiza de acordo com:

PRODUTO A TRANSPORTAR
SEPARAÇÃO A REALIZAR DURANTE O TRANSPORTE
QUANTIDAD DE PRODUTO A TRANSPORTAR POR HORA
POSSIBILIDADE DE TRANSPORTAR OUTRO PRODUTO POR SEPARADO.
LONGITUDE A TRANSPORTAR


Com base  a isto se pode  obter o transporte adequado para cada necessidade.
